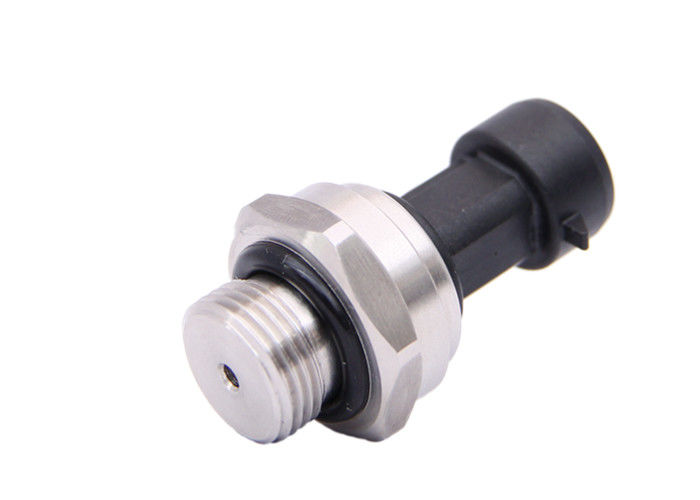

SS304 4 ~ 20mA 0,2-2,9V SPI, I2C Sensor de presión del agua del tubo de agua
El transmisor de presión WNK81MA es un transmisor de alta presión estable mediante el uso de un chip de acondicionamiento de señal ASIC específico y un sensor de presión de silicio difuso de diafragma SS316L de alto rendimiento.El circuito integrado ASIC interno específico transforma la señal de milivoltios en voltaje estándarPuede conectarse fácilmente con tarjetas de interfaz de PC, instrumentos de control, medidores inteligentes o PLC. Es de diseño compacto, estructura de sellado ligera y de acero inoxidable,que le permitan trabajar en entornos corrosivos.
WNK81MA es una solución para las siguientes aplicaciones:
• medición de la presión de gas, vapor o líquido en diversas zonas;
• medición del nivel, volumen o masa del líquido;
• integrado en una variedad de soluciones definidas por el usuario;
• Sistema inteligente de gestión de agua y gas, control inteligente de incendios, control de electrónica automotriz, compresor de aire, HVAC, bomba, válvula, etc.
Características:
• Circuito de acondicionamiento ASIC de alto rendimiento específico;
• Sensor de presión de silicio difuso;
• Casas de acero inoxidable, aluminio y cobre;
• salida analógica de 0,5...4,5 V, 4...20 mA, 1...5 V y 0...10 V o2C y salida digital SPI;
• Respuesta rápida, sin histeresis;
• Acceptables varios hilos de proceso u otros puertos de personalización;
• Es preciso, estable y confiable
Las actuaciones:
| Ingreso |
| Tipo de presión | Presión de medición, presión de sellado, presión absoluta |
| Rango de medición | -0,1 a 60 MPa |
| Producción |
| Análogo | 0.5...4.5V, 4...20mA, 1...5V, 0...10V. No se puede hacer más que eso. |
| Análogo | Yo...2C, SPI |
| Precisión |
| 00,2% | Linealidad, histeresis, repetibilidad: < 0,2% de rango completo del sensor |
| 00,5% | Linealidad, histeresis, repetibilidad: < 0,5% de rango completo del sensor |
| Sobrecarga |
| 2.5X sensor de presión a escala completa |
| Información de vivienda. |
| Materiales para la vivienda | Se trata de una serie de medidas de control de las emisiones. |
| Materiales para humedecer | Las demás: |
| Protección contra la entrada | Protección IP67 |
Fuente de alimentación
| Tensión de alimentación | con una fuente de alimentación regulada de 5V a 24VDC, |
| Efecto de la tensión de alimentación | El efecto de tensión de alimentación de 5 V: min.3V/máx.5.5V
●Para el sensor de salida de 0,5 a 4,5 V, el voltaje no tiene efecto sobre la linealidad y la compensación de temperatura, el voltaje es proporcional al LRV y al FRV.
●Para el2Sensor de salida digital C y SPI, el voltaje no tiene efecto sobre la linealidad, LRV, URV y temperatura de compensación.
Efecto de alimentación de 24 V: min.9V/max30V
●Para el sensor de salida de corriente de 4 a 20 mA, el voltaje no tiene efecto sobre la linealidad, LRV, URV y la temperatura de compensación. |
Información de pedido:
| Modelo | Descripción del producto |
| WNK81MA | Transmisor de presión |
| El código | Tipo de presión |
| A. No | Presión absoluta |
| G. | Presión de medición |
| El S | Presión de sellado |
| El código | Precisión |
| 2 | 0.2% FS |
| 5 | 0.5% FS |
| El código | Alcance del sensor |
| A. No | 0.1 bar | - ¿ Por qué? | 10 bar |
| B. El trabajo | 0.5 bar | F: el precio | 50 bar |
| C. Las | 1 barra | G. | 100 bar |
| D | 5 bar | H. | 600 bar |
| Otros rangos están en desarrollo. |
| El código | Producción |
| 1 | 0.5...4.5V de corriente continua |
| 2 | 4...20 mA |
| 3 | Yo...2C. Las |
| 4 | El SPI |
| 5 | 0...10 V de corriente continua |
| 6 | 1... 5 V de corriente continua |
| X. | Personalización |
| El código | Conector eléctrico |
| C1 | - ¿ Por qué no? |
| C2 | M12 y M12 |
| C3 | Conexión de cable (por favor establezca la longitud del cable, como 01 para 1 metro) |
| C4 | Se trata de un vehículo de la categoría M1 |
| C5 | GX12-3 |
| CX | Personalización |
| El código | Conector de proceso |
| P1 | G1/4 | P5 | M12 por 1.5 |
| P2 | Se trata de un tratamiento de la enfermedad. | P6 | 4/4 a 19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF ((hembra) |
| P4 | M14 por uno.5 | PX | Personalización |
| Pls contacto WNK para otros conectores de proceso |
Código de orden típico:WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 longitud de salida del cable directo es de 1 metro. |
Ventajas competitivas:
1Fundada en 2004, con más de 13 años de experiencia profesional en investigación, desarrollo y producción.
2Equipo de I + D experimentado y profesional para proporcionar servicios de personalización;
3Producción de elementos centrales de los transmisores - PCB, suministro de PCB para los productores de transmisores;
4. máxima precisión de hasta 0,05% FS;
5. Varias salidas I2C, SPI, 4 ~ 20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V y otras salidas analógicas;
6Nuestros productos han sido exportados a Alemania, Noruega, Polonia, Finlandia, España, Reino Unido, Francia, Rusia, Estados Unidos, Brasil, México, Australia, Japón, Corea, Tailandia, Indonesia, Uruguay y muchos otros países.
