Transmisor de temperatura del soporte principal del ciervo PT100/RTD de la alta exactitud 4-20mA
WNK65Es adecuado para cuatro tipos de resistencias térmicas, incluido Cu50.,Cu100,PT100,PT1000 y ocho tipos de termopar, incluidos los tipos E, J, B, K, N, R, S, T. Y admite la medición de la señal de minivoltios.de -10~100mV y-100~1000mV,y señal resistival de 0~400Ω y 0~4000Ω. El voltaje de aislamiento es DC1000V.
Lea atentamente las instrucciones antes de usar WNK6.5y operar en consecuencia. Si hay algo que no está claro en la aplicación, no dude en contactarnos, acudiremos a usted y resolveremos el problema lo antes posible.

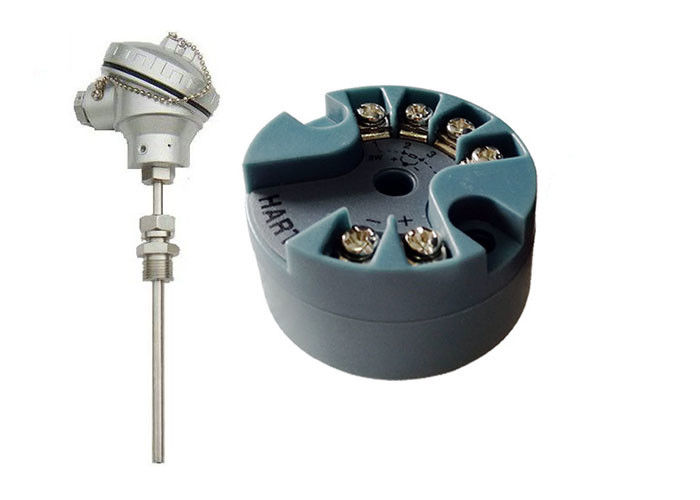

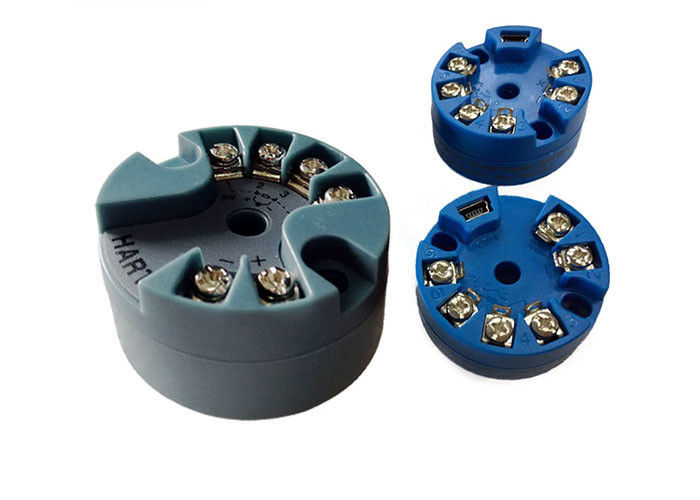

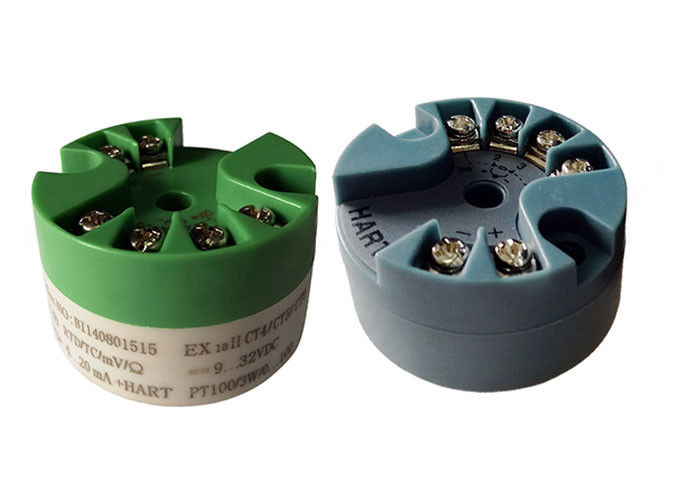

Transmisor de temperatura WNK65
1. Suministro de energía: CC9V~32V;
2.Señal de salida4-20mAconCIERVOprotocolo de comunicación digital (dos hilos),CIERVOla comunicación no influye 4-20mAsalida analógica;
3.El software de configuración y depuración del comunicador o PC puede realizar la gestión remota;
4.La compensación final del código del termopar puede elegir el sensor de temperatura interno, el sensor de temperatura externo, el valor de temperatura fijo y prohibir la compensación final del código;
5.Precisión de compensación del final del código interno:±0,5ºC
6.Humedad: 0-64 segundos ajustable;
7.Frecuencia de actualización de datos: 4 veces/segundo;
8.Estabilidad:±0,2%/año;
9.Rango de temperatura ambiente de trabajo:-40ºC~+85ºC;
10.Dimensiones:φ44mm;
11.Distancia del orificio de montaje:33mm;
12.Vibración antimecánica:10~60HZ, 0,21mm onda sinusoidal;
13.Antiinterferencias de radiofrecuencia:IEC61000-4-3, 20V/M,80~1000MHZ
2. Componentes de hardware
2.1Fuerza
- El rango de potencia de suministro es CC9V~32V, conectadodepuerto1 y 2.
- Incruste el circuito de protección de voltaje de dirección opuesta, la mala conexión de energía no causará daños.
Nota:norte¡Nunca conecte 24V con el puerto del sensor! Causará daños permanentes atransmisor!
2.2 WiringpuertosdiagramoRAM
2.3Puerto de conexión de sensoress
Principales parámetros de precisión de los sensores:
| Tipo de sensores |
Rango de sensores |
Rango mínimo |
Precisión de los dígitos |
Precisión D/A |
| Resistencia térmica de 2,3,4 hilos |
| Cu50 |
-50~150ºC |
10ºC |
±0,15ºC |
0,01% |
| Cu100 |
-50~150ºC |
10ºC |
±0,15ºC |
0,01% |
| PT100 |
-200~850ºC |
10ºC |
±0,15ºC |
0,01% |
| PT1000 |
-200~850ºC |
10ºC |
±0,1 ºC |
0,01% |
| Resistencia de 2,3,4 hilos |
| 400Ω |
0~400Ω |
10Ω |
0,01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0,01Ω |
0,01% |
| Voltaje |
| 100mV |
-10~100mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100~1000mV |
10 mV |
0,01 mV |
0,01% |
| Par termoeléctrico |
| tipo B |
150~1820ºC |
25ºC |
±1,0 ºC |
0,01% |
| tipo E |
-200~1000ºC |
25ºC |
±0,4 ºC |
0,01% |
| tipo J |
- 210~1200ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo K |
-200~1372ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo N |
-200~1300ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo R |
0~1768ºC |
25ºC |
±0,8ºC |
0,01% |
| tipo S |
0~1768ºC |
25ºC |
±0,8ºC |
0,01% |
| tipo T |
-200~400ºC |
25ºC |
±0,4 ºC |
0,01% |
Ventajas competitivas:
1. Fundada en 2004, más de 13 años de experiencia profesional en investigación, desarrollo y producción;
2. Equipo de I+D experimentado y profesional para proporcionar servicios de personalización;
3. Producción de elementos centrales del transmisor: PCB, suministro de PCB para productores de transmisores;
4. Máxima precisión hasta 0,05% FS;
5. Varias salidas I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V y otras salidas analógicas;
6. Nuestros productos se han exportado a Alemania, Noruega, Polonia, Finlandia, España, Reino Unido, Francia, Rusia, Estados Unidos, Brasil, México, Australia, Japón, Corea, Tailandia, Indonesia, Uruguay y muchos otros países.
