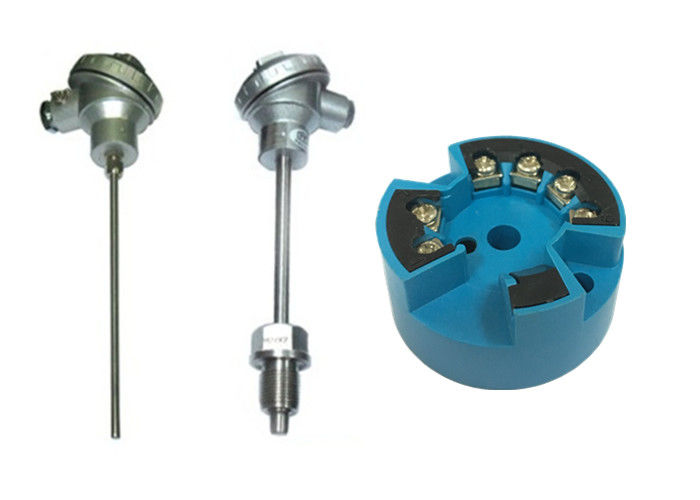

Transmisor de temperatura de montaje en cabezal de entrada universal con protocolo Hart
WNK65 transmisores de temperatura de montaje en cabezalEs un transmisor de tipo de entrada universal. Es adecuado para cuatro tipos de resistencias térmicas, incluidasPT100,PT1000,Cu50,Cu100,Ocho tipos de termopar, incluidos los tipos E, J, B, K, N, R, S, T y señal de minivoltios.de -10~100mV y-100~1000mV yseñal resistival de 0~400Ω y 0~4000Ω. El voltaje de aislamiento es DC1000V.
El transmisor de temperatura WNK65 tiene salida de 4~20mA y 4~20mA+Hart. Y admite la calibración de software con un rendimiento de alto costo.

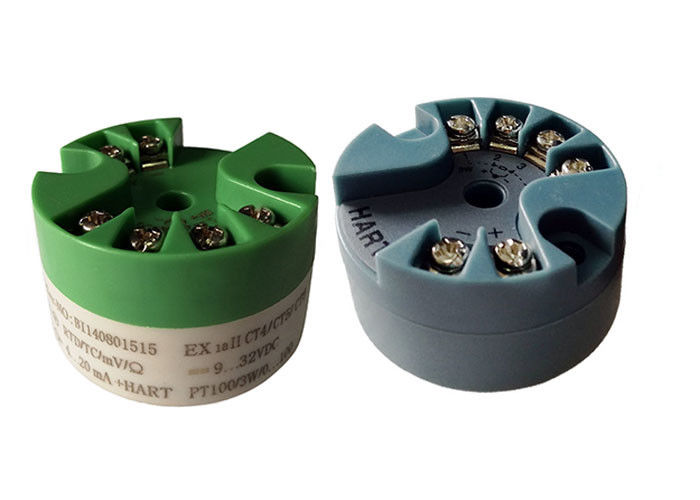

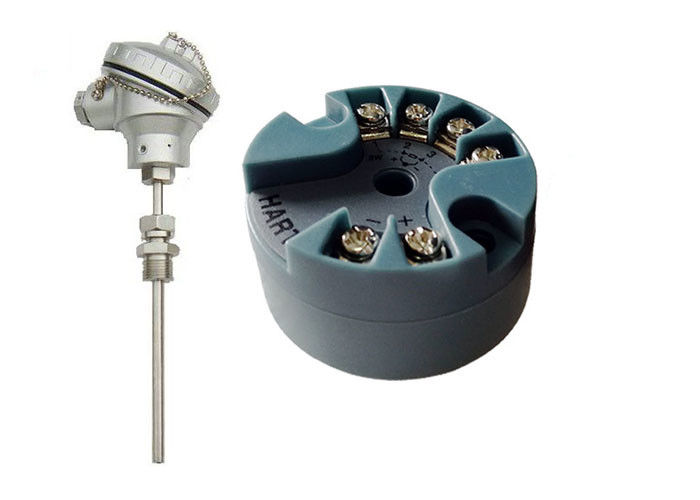

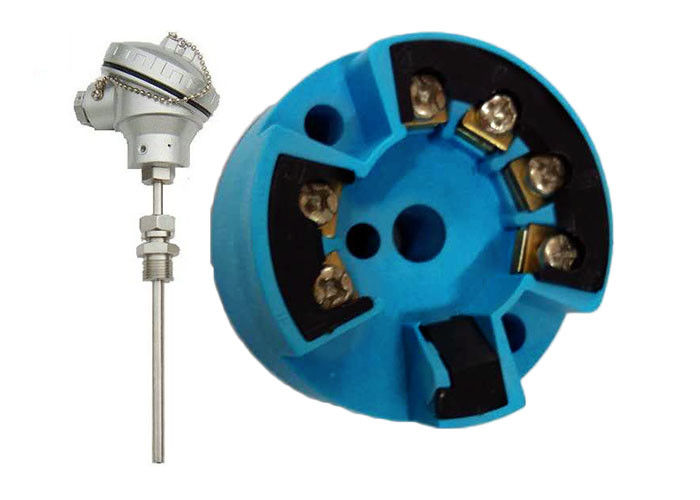

Transmisor de temperatura WNK65
- Señal de salida 4-20mA con comunicación digital protocolo HART (dos hilos);
- El software de configuración y depuración del comunicador o PC puede realizar la gestión remota;
- Precisión de compensación del final del código interno: ±0,5ºC
- Humedad 0-64 segundos ajustable;
- Estabilidad: ±0,2%/año;
- Rango de temperatura ambiente de uso: -40ºC~+85ºC;
- Vibración antimecánica: 10 ~ 60 HZ, onda sinusoidal de 0,21 mm;
- Antiinterferencias de radiofrecuencia: IEC61000-4-3, 20 V/M, 80 ~ 1000 MHZ
- Fuente de alimentación: DC9V ~ 32V;
- Dimensiones: φ44 mm;
- Distancia del orificio de montaje: 33 mm;
2. Componentes de hardware
2.1Fuerza
- El rango de potencia de suministro es CC9V~32V, conectadodepuerto1 y 2.
- Incruste el circuito de protección de voltaje de dirección opuesta, la mala conexión de energía no causará daños.
Nota:norte¡Nunca conecte 24V con el puerto del sensor! Causará daños permanentes atransmisor!
2.2 WiringpuertosdiagramoRAM
2.3Puerto de conexión de sensoress
Principales parámetros de precisión de los sensores:
| Tipo de sensores |
Rango de sensores |
Rango mínimo |
Precisión de los dígitos |
Precisión D/A |
| Resistencia térmica de 2,3,4 hilos |
| Cu50 |
-50~150ºC |
10ºC |
±0,15ºC |
0,01% |
| Cu100 |
-50~150ºC |
10ºC |
±0,15ºC |
0,01% |
| PT100 |
-200~850ºC |
10ºC |
±0,15ºC |
0,01% |
| PT1000 |
-200~850ºC |
10ºC |
±0,1 ºC |
0,01% |
| Resistencia de 2,3,4 hilos |
| 400Ω |
0~400Ω |
10Ω |
0,01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0,01Ω |
0,01% |
| Voltaje |
| 100mV |
-10~100 mV |
10 mV |
0,01 mV |
0,01% |
| 1000mV |
-100~1000mV |
10 mV |
0,01 mV |
0,01% |
| Par termoeléctrico |
| tipo B |
150~1820ºC |
25ºC |
±1,0 ºC |
0,01% |
| tipo E |
-200~1000ºC |
25ºC |
±0,4 ºC |
0,01% |
| tipo J |
- 210~1200ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo K |
-200~1372ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo N |
-200~1300ºC |
25ºC |
±0,4ºC |
0,01% |
| tipo R |
0~1768ºC |
25ºC |
±0,8ºC |
0,01% |
| tipo S |
0~1768ºC |
25ºC |
±0,8ºC |
0,01% |
| tipo T |
-200~400ºC |
25ºC |
±0,4 ºC |
0,01% |
Ventajas competitivas:
1. Fundada en 2004, más de 13 años de experiencia profesional en investigación, desarrollo y producción;
2. Equipo de I+D experimentado y profesional para proporcionar servicios de personalización;
3. Producción de elementos centrales del transmisor: PCB, suministro de PCB para productores de transmisores;
4. Máxima precisión hasta 0,05% FS;
5. Varias salidas I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V y otras salidas analógicas;
6. Nuestros productos se han exportado a Alemania, Noruega, Polonia, Finlandia, España, Reino Unido, Francia, Rusia, Estados Unidos, Brasil, México, Australia, Japón, Corea, Tailandia, Indonesia, Uruguay y muchos otros países.
