Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo

HART Protol Differential Smart Pressure Transducer For Flow Measurement

Ampliación de imagen : Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	WNK
Certificación:	ex-proof,CE,ISO
Número de modelo:	WNK55

Pago y Envío Términos:

Cantidad de orden mínima:	1
Detalles de empaquetado:	caja de cartón
Tiempo de entrega:	3-30days
Condiciones de pago:	D/A, T/T, Western Union
Capacidad de la fuente:	1000pcs por mes

Contacto

Descripción detallada del producto

Fuente de alimentación:	24VDC, 12VDC 24VDC 12-36VDC	Tipo de la presión:	Absoluto (A), indicador (G), diferencial
Señal de salida:	0-5V/10V, 4~20mA/HART	Uso:	aceite, líquido, gas, agua, sistema para uso general del agua
Salida:	4-20mA de dos hilos, comunicación del CIERVO opcional, ciervo 4-20mA o Profibus	Material:	316L, acero inoxidable 1Cr18Ni9Ti
Conexión de proceso:	Varón M20X1.5, 1/2NPT etc, 1/4NPT o 1/2NPT, G1/4	Material del diafragma:	SS316L, Hastelloy C
Gama de la medida:	-0.1MPa~0; 0~100Mpa	Vivienda del material:	Aleación de aluminio, acero inoxidable 304
Alta luz:	tipo elegante transmisor de presión , Transmisor de presión de Digitaces

Transductor de HART Protol Differential Smart Pressure para la medida del flujo

Descripción de producto

Nombre de producto	Transmisor de presión diferenciada elegante de la alta precisión
Medios aplicables	líquido, gas y vapor
Gama de presión	1-300Kpa~300bar, negociado
Exactitud	0,075%, más alto a petición
Estabilidad	el ±0.15% de URL durante 5 años
Deriva de la temperatura	el ±0.03% de URL/10ºC
Señales de salida	4~20mA, ciervo, Profibus-PA para la opción, FF por la petición
Exhibición	LCD, o indicador opcional
Vivienda del material	Aluminum14
Conexión mecánica	M20×1.5; G1/2; 1/2NPT
Clase de la protección	IP66/67
Ex-prueba	Exia II CT4, la otra opción por la petición
Fuente de alimentación	10.5-55V DC 10.5-30V DC
Temperatura ambiente	-40 a 85ºC, - 40 al jefe de 80ºCfor LCD
Temperatura de almacenamiento	-45 a 85ºC, - 40 a 80ºC para el jefe del LCD;
Medida	con la exhibición: 9512652 (milímetro)
Medida	sin la exhibición: 9511552 (milímetro)
Peso neto	4kg (sin el soporte o la conexión de proceso)

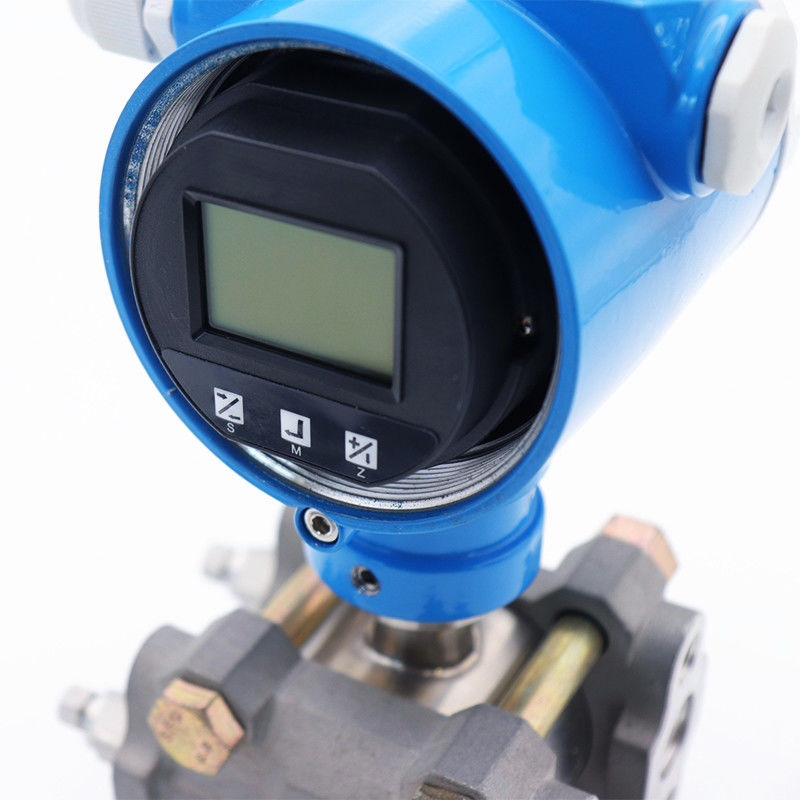

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 0

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 1

Transmisor de presión diferenciada para la medida del flujo

Midiendo la diferencia en la presión del líquido mientras que el líquido atraviesa un tubo, es posible calcular el flujo. Para la medida del flujo de la presión diferenciada, se utiliza un elemento primario y secundario. El elemento primario se diseña para producir una diferencia en la presión como los aumentos del flujo. El ser más común la placa de orificio, el venturi, la boca del flujo, y el tubo de Pitot. El elemento secundario es el transmisor de presión diferenciada. Se diseña para medir la presión diferenciada producida por el elemento primario tan exactamente como sea posible. Particularmente, es importante que la medida de la presión diferenciada no es afectada por los cambios en el nivel hidráulico presión, temperatura u otras propiedades tales como temperatura ambiente.
Un buen transmisor del DP se asegurará de que la presión diferenciada esté medida exactamente, sin importar otros parámetros cambiantes y transmitirá confiablemente la señal de representar la presión diferenciada. En un lazo de control típico, la señal del transmisor se alimenta al regulador donde la salida se utiliza para regular el flujo a través de una válvula de control.

Imágenes de los detalles

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 3

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 4

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 5

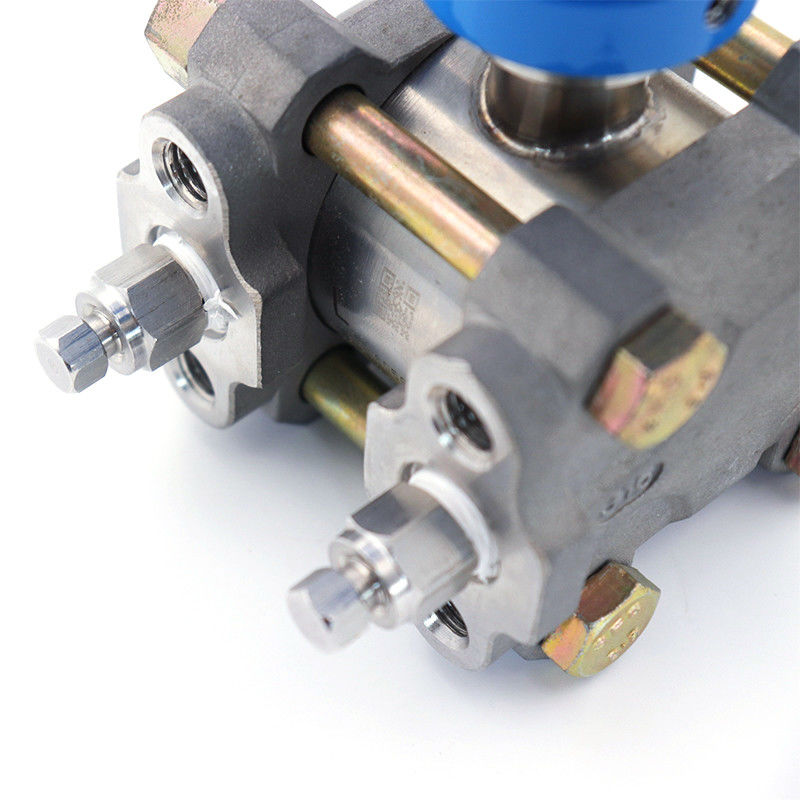

La parte más alta o media del tanque es el lado de la presión baja [L] del transmisor de presión diferenciada, y la parte más baja del tanque es el lado de alta presión [H];

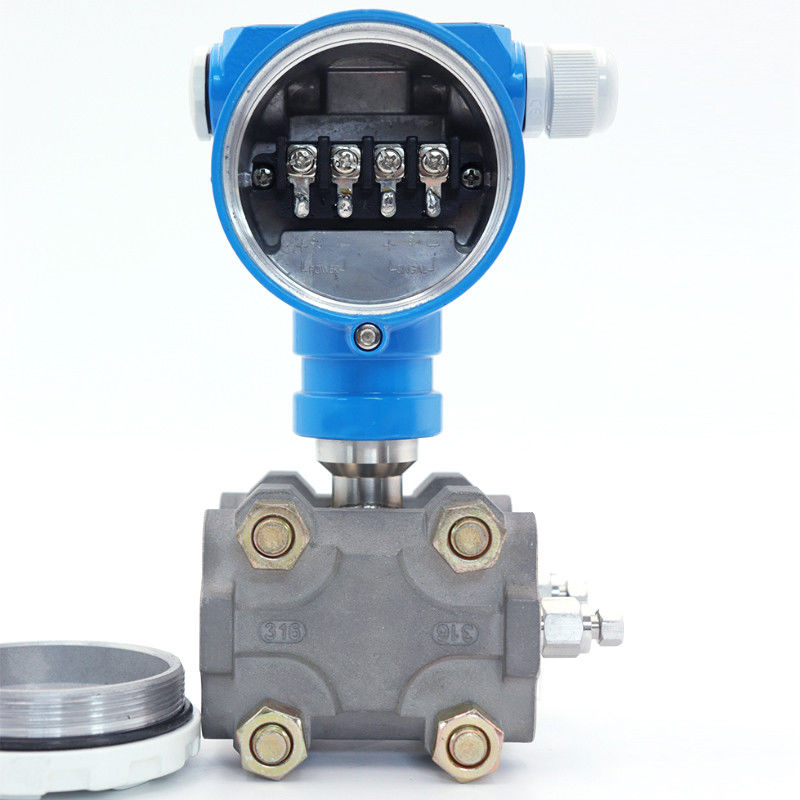

Diámetro φ8 del cable ~ los terminales de φ12.Signal están situados en un compartimiento separado de la caja eléctrica. Desatornille la cubierta puede atar con alambre.

El material de la vivienda del transmisor de presión diferenciada es 14 de aluminio, la conexión de proceso es de acero inoxidable, con el grado de IP66/67 protecciones.

Uso del producto

Transductor de presión elegante diferenciado de Protol del CIERVO para la medida del flujo 6

Producto el otro uso

Los transmisores de presión diferenciada son de uso general calcular la presión, el flujo, el nivel de líquido, el volumen, el etc. en medios. Se utiliza principalmente en campos de control industriales tales como energía, gas químico, natural, centrales eléctricas, fabricación de papel por ejemplo, en una industria fabril de la leche, la proporción de tuberías necesita ser controlado, y un transmisor de presión diferenciada higiénico se utiliza para supervisar el flujo de la tubería y para controlar la proporción.
