módulo de transmisor de la temperatura de 4-20mA/Hart Resistance Type PT100 Smart
El transmisor de la temperatura del cabeza-soporte WNK65 es tipo universal transmisor de la entrada. Es conveniente para cuatro tipos de resistores termales incluyendo PT100, PT1000, Cu50, Cu100, ocho tipos de termopar incluyendo E, J, B, K, N, R, S, tipo de T, señal del minivolt de -10~100mVy -100~la señalandresistive1000mV de 0~400Ωy0~4000Ω. El voltaje del aislamiento es DC1000V.
El transmisor de los temporeros WNK65 tiene salida de 4~20mA y de 4~20mA+Hart. Y apoya la calibración del software con alto funcionamiento costado.

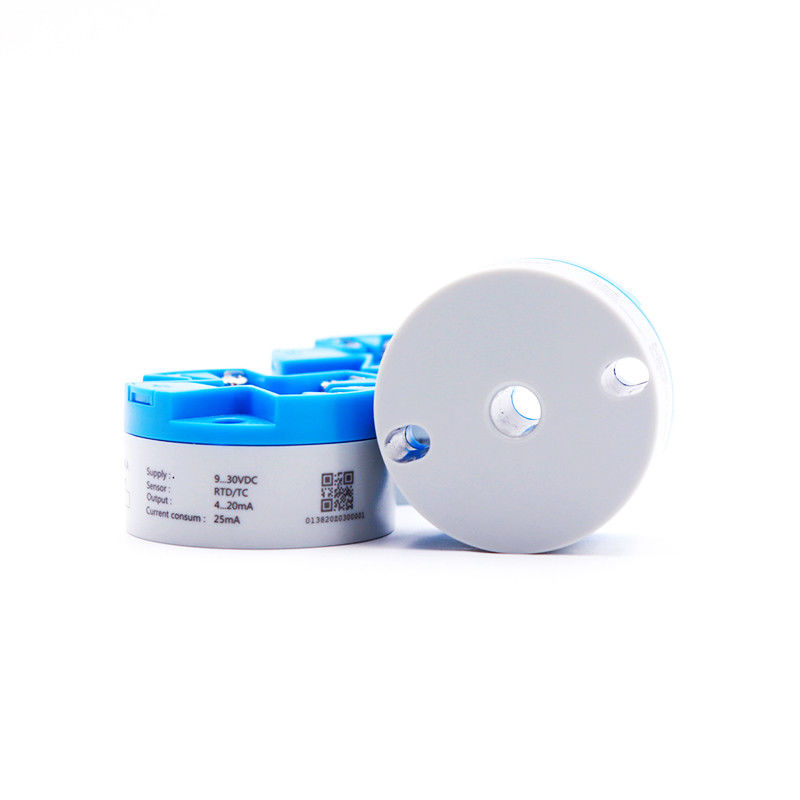

Transmisor de la temperatura WNK65
- Señal de salida 4-20mA con la comunicación digital del protocolo del CIERVO (de dos hilos);
- La configuración del comunicador o de la PC y el software de la eliminación de errores pueden hacer a la gestión remota;
- Exactitud de la remuneración del extremo del código interno: ±0.5ºC
- Humedad 0-64 segundos de ajustable;
- Estabilidad: ±0.2%/year;
- Gama de temperaturas ambiente de Woring: -40ºC~+85ºC;
- Vibración mecánica anti: 10~60HZ, onda sinusoidal de 0.21m m;
- Interferencia anti de la radiofrecuencia: IEC61000-4-3, LOS 20V/M, 80~1000MHZ
- Poder de la fuente: DC9V~32V;
- Dimensiones: φ44mm;
- Distancia del agujero de montaje: 33m m;
2. Componentes de hardware
2,1 poder
- El rango de potencia de abastecimiento es DC9V~32V, conectados del puerto 1 y 2.
- El embutido enfrente del circuito de protección del voltaje de la dirección, misconnetion del poder no causará ningún daño.
Nota: ¡Nunca conecte 24V con el puerto del sensor! ¡Causará el daño permanente del transmisor!
2,2 conexión del diagrama de los puertos
2,3 puertos de la conexión del sensor
Parámetros principales de la exactitud de los sensores:
| Tipo de los sensores |
Gama del sensor |
Gama mínima |
Exactitud del dígito |
Exactitud de D/A |
| 2,3,4 - resistor termal del alambre |
| Cu50 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| Cu100 |
-50~150 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT100 |
-200~850 ºC |
ºC 10 |
ºC ±0.15 |
0,01% |
| PT1000 |
-200~850 ºC |
10ºC |
ºC ±0.1 |
0,01% |
| 2,3,4 - resistor del alambre |
| 400Ω |
0~400Ω |
10Ω |
0.01Ω |
0,01% |
| 4000Ω |
-0~4000Ω |
10Ω |
0.01Ω |
0,01% |
| Voltaje |
| 100mV |
-10~100 milivoltio |
10 milivoltio |
0,01 milivoltios |
0,01% |
| 1000mV |
-100~1000mV |
10 milivoltio |
0,01 milivoltios |
0,01% |
| Termopar |
| A |
150~1820ºC |
25ºC |
ºC ±1.0 |
0,01% |
| Tipo de E |
-200~1000ºC |
25ºC |
ºC ±0.4 |
0,01% |
| Tipo de J |
- 210~1200ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo de K |
-200~1372ºC |
25ºC |
±0.4ºC |
0,01% |
| Tipo de N |
-200~1300ºC |
25ºC |
±0.4ºC |
0,01% |
| R del tipo |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo de S |
0~1768ºC |
25ºC |
±0.8ºC |
0,01% |
| Tipo de T |
-200~400ºC |
25ºC |
ºC ±0.4 |
0,01% |
Ventajas competitivas:
1. Fundado investigación de en 2004, más de 13 años, el convertirse y experiencia profesionales de la producción;
2. equipo experimentado y profesional del R&D para proporcionar servicios del arreglo para requisitos particulares;
3. producir los elementos PWB de base del transmisor, PWB de abastecimiento para los productores del transmisor;
4. la exactitud más alta hasta 0.05%FS;
5. diversas salidas I2C, SPI, 4~20mA, ciervo, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V y otras salidas analógicas;
6. Nuestros productos se han exportado a Alemania, a Noruega, a Polonia, a Finlandia, a España, a Reino Unido, a Francia, a Rusia, a los E.E.U.U., al Brasil, a México, a Australia, a Japón, a Corea, a Tailandia, a Indonesia, a Uruguay y a muchos otros países.
Información de compañía
FAQ
Q: ¿Es usted fabricante o empresa comercial?
: Somos fabricante profesional de la medida de la presión/del nivel/de la temperatura con más de 13 años de experiencia. Nuestra dirección de la fábrica es: 4/F, edificio #6, No.168, camino de Xiangzhang, distrito de alta tecnología, 230088, provincia de Hefei, Anhui, China.
Q: ¿Cuál es su sistema del control de calidad?
: Somos fabricante certificado 9001-2015 del ISO, nosotros tenemos sistema estricto del control de calidad. Además de clibartiaon, de cada producto determinado nos también hacer la remuneración de temperatura y la prueba de envejecimiento antes del envío, así que de la calidad garantizan.
Q: ¿Cuál es la garantía de sus productos?
: 12 meses a partir de la fecha del envío, para los daños no-hombre-hechos.
Q: ¿Podemos utilizar nuestro logotipo en los productos? ¿Usted proporciona productos modificados para requisitos particulares?
Yes.we puede utilizar su logotipo, nosotros puede proporcionar productos modificados para requisitos particulares por el requisito. OEM/ODM es agradable
Q: ¿Cuál es el yor MOQ?
: No tenemos ningún límite de MOQ, orden de la pequeña cantidad somos aceptables.
