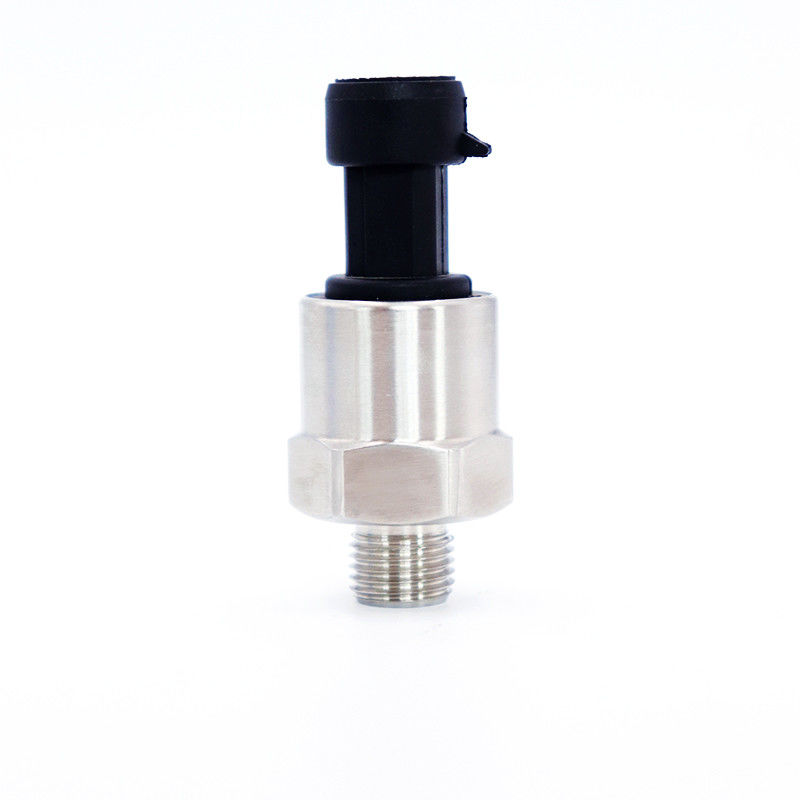

Sensor de presión de silicio difuso de salida Packard 4-20ma 0.5-4.5v 0-5V
El transmisor de presión WNK81MA es un transmisor de presión de alta estabilidad que utiliza un chip de acondicionamiento de señal ASIC específico y un sensor de presión de silicio difuso de diafragma SS316L de alto rendimiento. El circuito integrado ASIC interno específico transforma la señal de milivoltios en señal de voltaje, corriente o frecuencia estándar. Se puede conectar fácilmente con una tarjeta de interfaz de PC, instrumentos de control, medidores inteligentes o PLC. Es una estructura de sellado de acero inoxidable, liviana y de diseño compacto, que le permite trabajar en ambientes corrosivos.
Características:
- Packard opcional, M12, conectores Hirschman pequeños;
- De pequeñas dimensiones, la vivienda es personalizable;
- Alta precisión 0,5 % FS, 1 % FS y 2 % FS
- Rango de presión 0~60MPa (rango del sensor capacitivo cerámico 0~15MPa, sensor de silicio difuso 0~60MPa);
- Salidas digitales de SPI e I2C; salidas analógicas 4~20mA/0,5~4,5V/1~5V/ 0~5V, contáctenos para otras salidas;
- Amplio rango de temperatura de funcionamiento -40~125ºC;
- Sensor de presión de silicio difuso o capacitivo cerámico de alto rendimiento;
- OEM, ODM, personalización;
Aplicaciones:
• Medición de presión de gas, vapor o líquido en diversas áreas;
• Medición de nivel, volumen o masa de líquido;
• Integrado en una variedad de soluciones definidas por el usuario;
• Sistema inteligente de gestión de agua y gas, control inteligente de incendios, control electrónico de automóviles, compresores de aire, HVAC, bombas, válvulas, etc.;
Actuaciones:
| Aporte |
| Tipo de presión |
Presión manométrica, presión de sellado, presión absoluta |
| Rango de medición |
-0,1~60MPa |
| Producción |
| Cosa análoga |
0,5…4,5 V, 4…20 mA, 1...5 V, 0...10 V |
| Cosa análoga |
I2C, SPI |
| Exactitud |
| 0,2% |
Linealidad, histéresis, repetitividad: <0,2 % del rango completo del sensor |
| 0,5% |
Linealidad, histéresis, repetitividad: <0,5 % del rango completo del sensor |
| Sobrecarga |
| Sensor de presión 2.5X escala completa |
| Información de vivienda. |
| Material de la carcasa |
SS 304, Cu, Al |
| Material humectante |
SS316L |
| Protección de ingreso |
IP67 |
Fuente de alimentación
| Tensión de alimentación |
Fuente de alimentación regulada de 5V 24VDC, |
| Efecto de la tensión de alimentación |
Efecto de voltaje de alimentación de 5 V: mín. 3 V/máx. 5,5 V
●Para el sensor de salida de 0,5…4,5 V, el voltaje no tiene ningún efecto para la linealidad y la compensación de temperatura, el voltaje es proporcional a LRV y FRV.
●Para mí2Sensor de salida digital C y SPI, el voltaje no tiene efecto en la linealidad, LRV, URV y temperatura de compensación.
Efecto de alimentación de 24 V: min.9V/max30V
●Para el sensor de salida de corriente de 4…20 mA, el voltaje no tiene efecto en la linealidad, LRV, URV y temperatura de compensación.
|
Información de pedido:
| Modelo |
Descripción del Producto |
| WNK81MA |
Transmisor de presión |
| CÓDIGO |
Tipo de presión |
| A |
Presión absoluta |
| GRAMO |
Presión manométrica |
| S |
Presión de sellado |
| CÓDIGO |
Exactitud |
| 2 |
0,2% FS |
| 5 |
0,5% FS |
| CÓDIGO |
Rango de sensores |
| A |
0,1bar |
mi |
10 barras |
| B |
0,5 barras |
F |
50 barras |
| do |
1 barra |
GRAMO |
100 barras |
| D |
5bar |
h |
600 barras |
| Otras gamas están en desarrollo. |
| CÓDIGO |
Producción |
| 1 |
0,5…4,5 VCC |
| 2 |
4…20mA |
| 3 |
I2do |
| 4 |
SPI |
| 5 |
0...10 VCC |
| 6 |
1...5 VCC |
| incógnita |
Personalización |
| CÓDIGO |
conector electrico |
| C1 |
paquete |
| C2 |
M12 |
| C3 |
Salida de cable (por favor indique la longitud del cable, como 01 por 1 metro) |
| C4 |
Mini DIN43650 |
| C5 |
GX12-3 |
| CX |
Personalización |
| CÓDIGO |
Conector de proceso |
| P1 |
G1/4 |
P5 |
M12×1,5 |
| P2 |
1/4-18NPT |
P6 |
1/4-19PT |
| P3 |
1/8-27NPT |
P7 |
7/16-20UF(hembra) |
| P4 |
M14×1,5 |
px |
Personalización |
| Póngase en contacto con WNK para obtener otros conectores de proceso. |
|
Código de pedido típico: WNK81MA GC2 C1 P1
La longitud de salida del cable directo WNK81MA GC2 C310 P1________C3 es de 1 metro.
|
Ventajas competitivas:
1. Fundada en 2004, más de 13 años de experiencia profesional en investigación, desarrollo y producción;
2. Equipo de I+D experimentado y profesional para proporcionar servicios de personalización;
3. Producción de elementos centrales del transmisor: PCB, suministro de PCB para productores de transmisores;
4. Máxima precisión hasta 0,05% FS;
5. Varias salidas I2C, SPI, 4~20mA, Hart, Modbus, Profibus-Pa, 0,5-4,5V, 0,2-2,9V y otras salidas analógicas;
6. Nuestros productos se han exportado a Alemania, Noruega, Polonia, Finlandia, España, Reino Unido, Francia, Rusia, Estados Unidos, Brasil, México, Australia, Japón, Corea, Tailandia, Indonesia, Uruguay y muchos otros países.
Mostrar producto
Información de la empresa
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante desde el año 2004, comprometidos a producir instrumentos de medición de presión/nivel/temperatura rentables, de alta precisión y estabilidad a largo plazo.
P: ¿Cuál es su sistema de control de calidad?
R: Nuestra fábrica está certificada según ISO 9001-2015. Todos los productos se completan con compensación de temperatura y prueba de envejecimiento de 48 horas antes del envío.
P: ¿Cuál es la garantía de sus productos?
R: 12 meses desde la fecha de envío, para daños no provocados por el hombre.
P: ¿Envío y entrega?
R: Los pedidos pequeños se entregan con DHL, Fedex, TNT, UPS, con un tiempo de entrega de 4 a 5 días hábiles.
Se recomienda enviar pedidos grandes por mar.
